pompe à essence Peugeot 203

pompe à essence Peugeot 203


Lorsque j'ai démonter la pompe à essence elle me paraissait fonctionnel et en bon état, mais voilà qu'au moment de l’amorcé celle-ci ne fonctionne pas.

je soupçonne que le clapet de sortie est collé, parce que lorsque je pompe l'aspiration se fait mais pas le refoulement.

elle est de marque Guiot.


pompe guiot 203 peugeot
pompe Guiot 203 Peugeot

composition de la pompe:

  1. vis de cloche (tête hexagonale) sur le dessus
  2. une cloche (partie bombée)
  3. d'un joint de cloche (45x35x2)
  4. un filtre grillage
  5. deux tétine de raccordement de durite
  6. 1 clapet de la soupape d'aspiration
  7. 1 clapet de la soupape de refoulement
  8. un corps supérieur
  9. 6 vis de fixation du corps supérieur et inférieur
  10. une cuvette superieur
  11. 2 membranes
  12. une cuvette inférieur
  13. une tige de membrane
  14. un ressort de menbrane
  15. un corps inférieur
  16. un levier d'amorçage
je démonte d'abord la cloche



cloche de pompe démontée
cloche de pompe démontée, le joint est hs


je désolidarise les deux corps

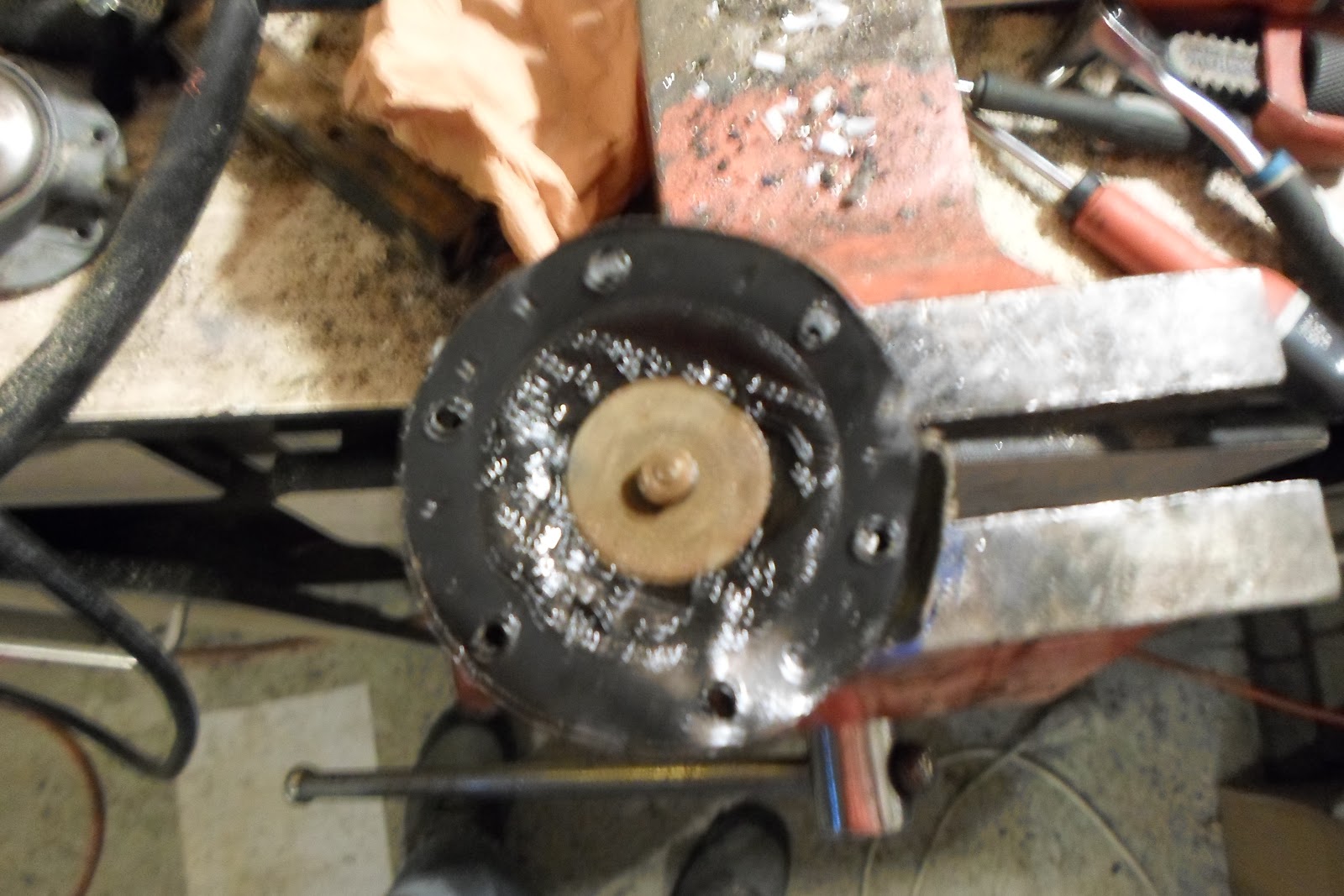

corps supérieur démonté pompe guiot
corps supérieur démonté, on voit la menbrane


je retire du corps supérieur le filtre grillage, et puis là mega beurk dans le corps



corps supérieur pompe guiot avec filtre sale
corps supérieur avec filtre sale

intérieur du corps pompe guiot supérieur sale
intérieur du corps supérieur sale


passage à l'essence + soufflette du corps supérieur et du filtre



corps supérieur propre pompe guiot

filtre grillage pompe guiot propre
filtre grillage propre

mise en place d'un joint neuf et de la cloche



joint neuf en place dans le corps supérieur pompe guiot
joint neuf en place dans le corps supérieur


remise en place de la pompe sur le moteur, avec les durites,
