cloche d'embrayage Peugeot 203

cloche d'embrayage



Pour pouvoir installer le démarreur, j'ai besoin de la cloche d'embrayage qui se trouve sur la boite de vitesse. pour la démonter je l'ai posée sur mon petit établi. Bon, vu son état, il va falloir encore de l'huile de coude et de la patience pour en venir à bout pour la nettoyer.

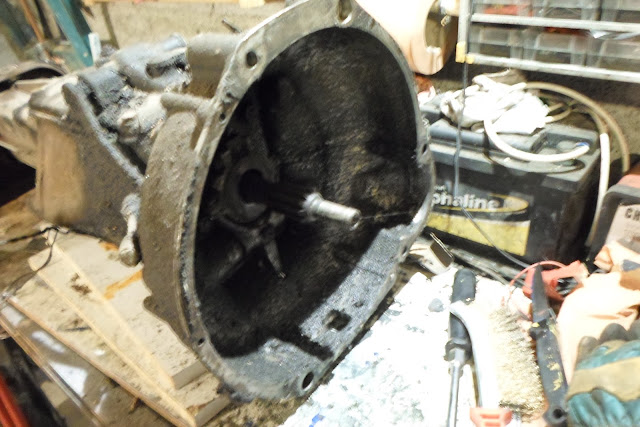

la boite de vitesse en l'état



boite de vitesse peugeot 203
on voit bien le dépôt de calamine un gros nettoyage s'impose


pour l'instant je vais démonter que la cloche d'embrayage, je m'occuperais de la boite plus tard....



je commence par enlever le levier de commande de vitesse



levier de commande de vitesse Peugeot 203
levier de commande de vitesse


il y à un contre écrou dessous à desserrer avant de dévisser l'axe ....



levier démonter Peugeot 203
levier démonter

cloche Peugeot 203 sans levier
cloche sans levier


je retire les goupilles elastiques de centrage du carter de carter, une pince multiprise est pour moi l'idéal elle permet de serrer la goupille pour la réduire et hop elle sort toute seule...



goupille haute de carter d'embrayage
goupille haute

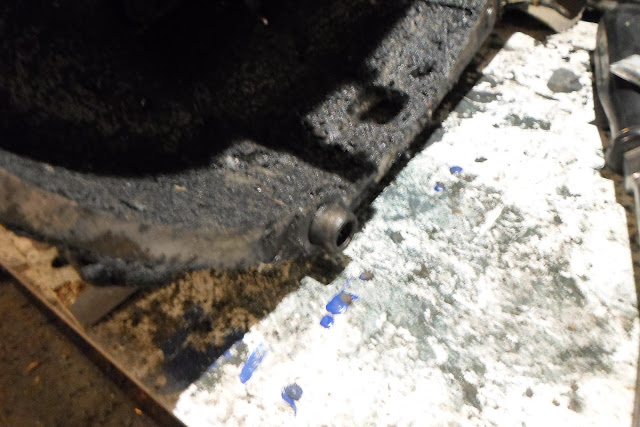

goupille basse carter d'embrayage
goupille basse

cloche sans les goupilles,
cloche sans les goupilles, j'en ais profité pour retirer les vis des flasques

goupilles de centrage de carter
goupilles de centrage de carter



maintenant je retire la butée d'embrayage, pour cella il faut retirer à l'aide d'une pince le crampon de maintient



butée d'embrayage dans la cloche
butée d'embrayage dans la cloche

butée d'embrayage
butée d'embrayage

crampon
crampon


la butée est hs il faudra la remplacer



c'est pas grave, allé j'avance, bon maintenant je démonte la fourchette de débrayage:
  1. je retire le ressort de rappel
  2. j’enlève la tringle de débrayage
  3. je dévisse la vis de blocage de fourchette
  4. je démonte l'axe de fourchette

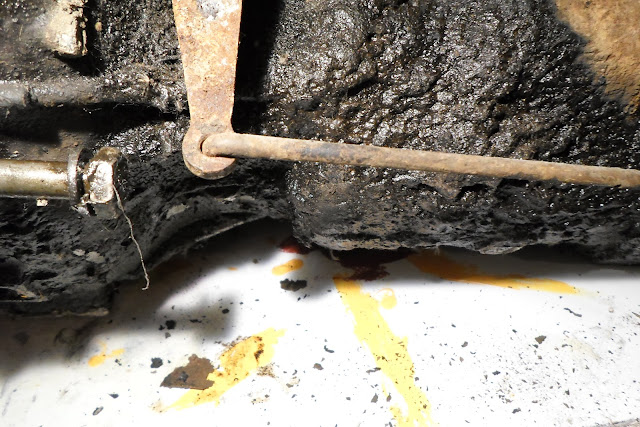

ressort de rapel en place Peugeot 203
ressort de rappel en place

ressort de rappel démonter

tringle de débrayage
tringle de débrayage

goupille de tringle de débrayage
goupille de tringle de débrayage

goupille déposée de tringle
goupille déposée

tringle déposé
tringle déposé

fourchette et butée en place
fourchette et butée en place

vis de blocage de fourchette
vis de blocage de fourchette

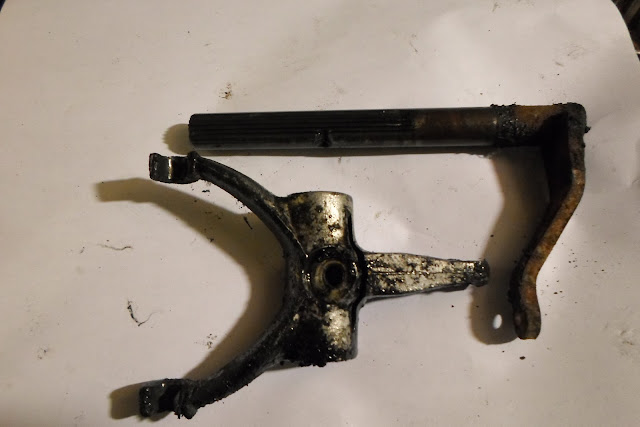

fourchette et axe d'embrayage
fourchette et axe d'embrayage


il reste plus qu'à déboulonner les six boulons qui tiennent la cloche et hop la une bonne chose de faite.......



la cloche avec ses 6 boulons à démonter Peugeot 203
la cloche avec ses 6 boulons à démonter


après l'avoir retirée il y avait un peu d'huile qui coulait alors je vite reposée sur la planche à roulette avec une cale devant pour stopper l'écoulement rien de grave ça coule plus, ça me rassure de savoir que la boite est pleine d'huile ça la préserve.

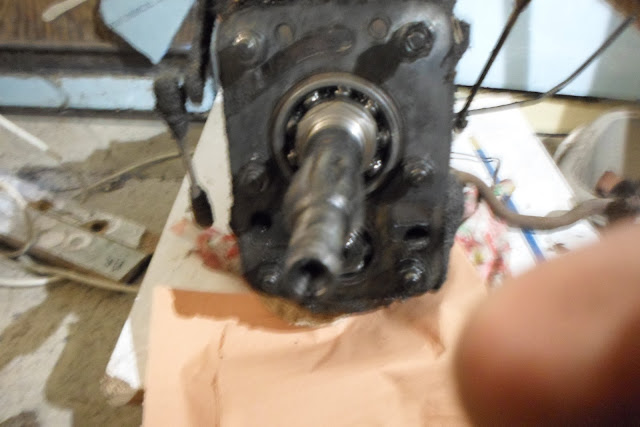

écrou reposés sur la boite
écrou reposés sur la boite

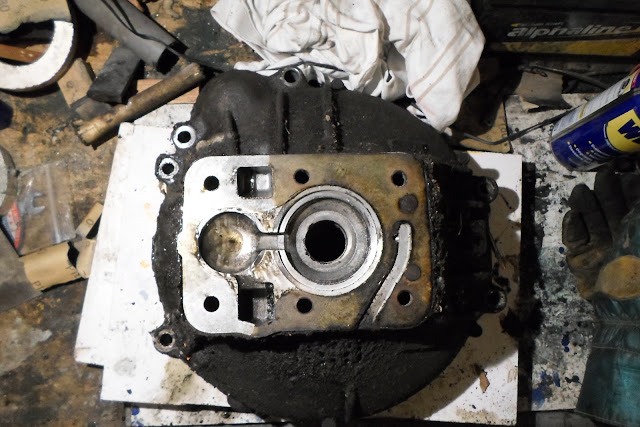

état recto de la cloche
état recto de la cloche

état verso de la boite
état verso de la boite


bon je sors l'huile de coude, l'essence f, la brosse métallique,
 la paille de fer, ça fait partie du jeux.....




il est neuf, non lavé avec mes mains

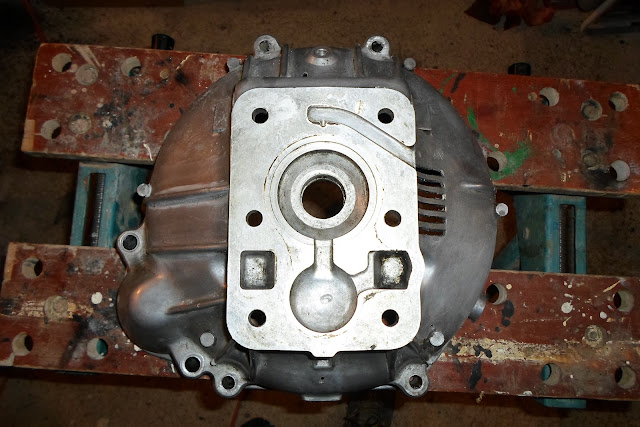

coté recto de la cloche décrassé
coté recto décrassé

coté verso de la cloche décrassé
coté verso décrassé
