Ferrure support de vitre Peugeot 203

mes ferrures de support de vitre sont bouffé par cette satanée rouille, dont un qui est littéralement éclater à un bout, le but de ma rénovation c'est de récupérer un maximum de l'existant pas facile mais avec du systéme "D" tout est possible 😋😇 .

les pièces avant sablage:

ferrure avant sablage

après sablage:

ferrure après sablage

il faut que je fabrique une rustine pour réparer la ferrure éclatée:

vue de droite

vue de dessus

vue de gauche

j'ai regardé beaucoup de tuto sur Youtube pour réaliser des "rustine" de carrosserie c'est une première pour moi, je vais essayé d'appliquer ce que j'ai compris 😱😱 même pas peur

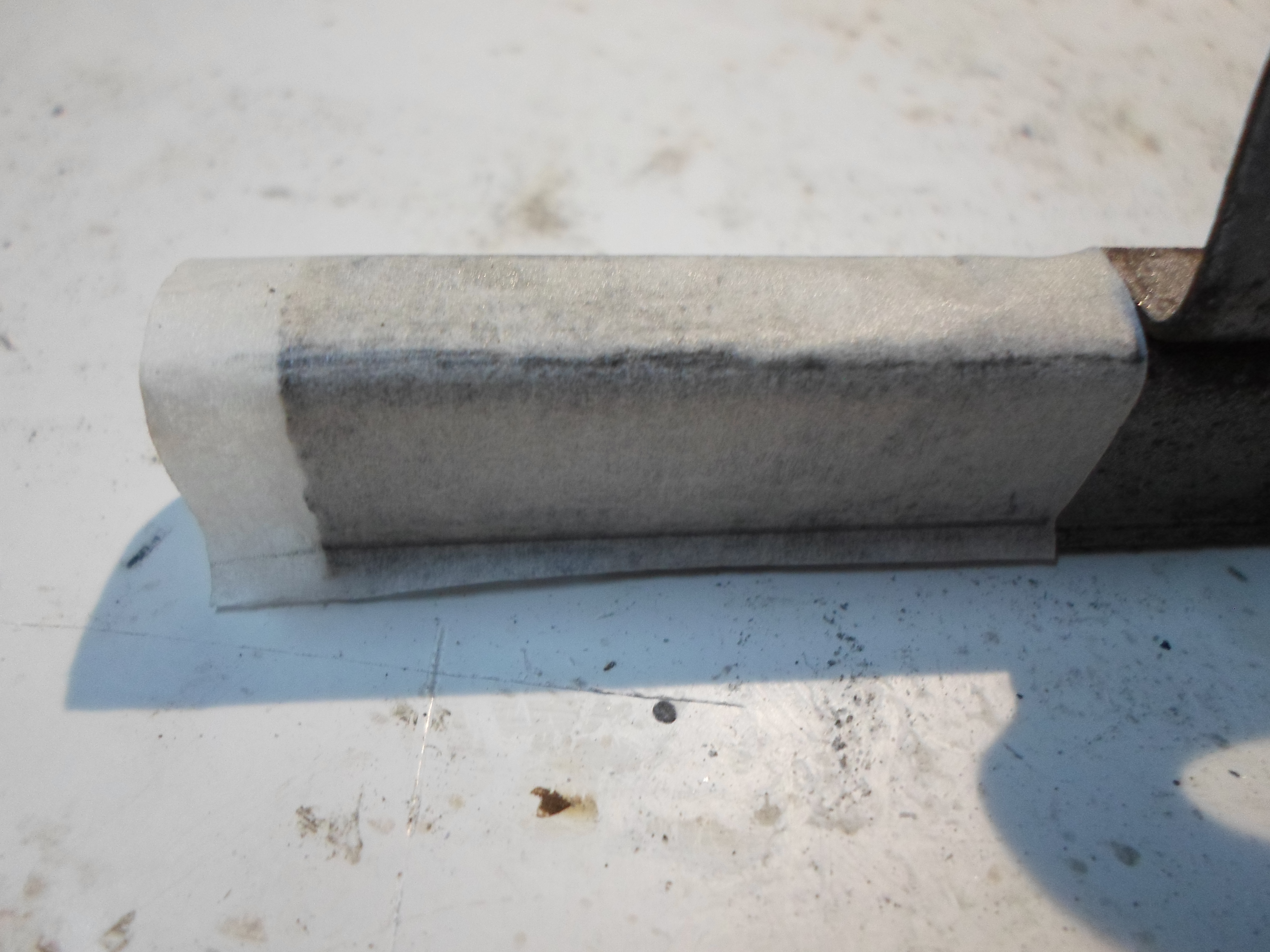

1) j'applique du scotch le mieux possible pour épouser la forme:

scotch en place

2) je découpe au cuter les contours, le scotch dépasse sur la longueur j'ai besoin que la pièce soit plus longue pour réparer la totalité.

scotch découpé

on voit sur la photo que j'ai tracé au crayon l'axe approximatif du pliage (hé les gars je travaille pas au micron comme même 😁)

3) je place mon scotch sur ma tôle

scotch sur tôle

4) je trace ma découpe et prends les cotes des pliages

traçage et prise de cotes

5) je découpe en suivant le trait intérieur

tôle découpé

6) je trace les traits de pliages sur la tôle

traçage sur tôle

7) je mets en place sur l'étaux de forgeron deux cornières acier qui vont me servir de pince

pièce en place

8) pour le pliage je me sert d'un bout de fer plat et un marteau en avançant petit à petit pour lui donnée une inclinaison de 45° environ

plier à 45°

9) je le mets à 90° avec mon marteau

plier à 90°

10) je pratique de la même manière de l'autre coté

début pliage

tôle plié

ça démarre bien je trouve

coins pliés

9) je pli le premier coté du U en le serrant avec l'étau et un bout de fer plat pour plier en suivant le trait

prêt à plier

pliage à 45°

10) je pli le deuxieme coté du U

pièce pliée

11) je vérifie si ça convient

 présentation rustine

du grand art

11) il faut que je découpe la partie malade pour souder ma rustine 😎😋😄

partie très malade

partie malade découpée

12) Il faut que je nettoie correctement avant soudure

essais de position avant soudure

héhéhé hohoho ben voila le résultat le mig no gaz avec les tôles fines ça perce c'est un désastre il faut que je recommence, cette fois j'ai décidé que perdu pour perdu j'allais dépointer le U en refabriquer deux et oui l'autre ferrure de support de vitre est malade aussi donc temps qu'à faire.....

trou soudure

avant de dépointer il faut aplanir l'angle pour que le foret passe ben oui c'est ballo il est en plein dans l'axe...

angle à aplanir

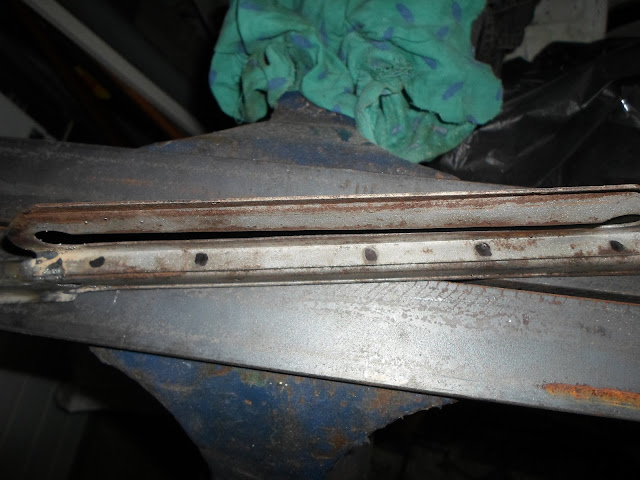

angle aplanit et traçage des point à dépointer

un petit tour sur la perceuse à colonne

perceuse à colonne

et le tour est joué....

U désaccouplé

je fabrique à nouveau 2 U en tôle de 0.7 mm...

U refabriqués

préparation pour soudure en bouchonnage et soudage...

U soudés

il faut que je les redresses et passage en peinture pour protection j'ai du noir antirouille ça fera l'affaire les ferrures de vitres sont cachées dans les portes....

ferrures peintes
