plan Plieuse de tôles

Plieuse de tôle

j'ai glané beaucoup d'information sur Internet pour faire les plans de ma plieuse de tôle pour faire la carrosserie du Peugeot 203. La plieuse de töle est un outil indispensable pour la réalisation des différentes tâches qui m'attendent pour refaire le Peugeot 203. J'ai vu de superbe réalisation sur YouTube, mais trop avancé pour l'utilisation que je vais faire de la plieuse et onéreuse, mon choix pour réaliser ma plieuse s'est porté sur 3 bouts de cornière quelques chutes de tuyaux qu'ils me restent, deux vis, de la motivation....

j'ai dessiner des plans pour me faire une idée de la réalisation. Avec une chutes de tube de 15/21 (1/2 pour les anciens) je vais découper des bouts de 2 cm pour réaliser l'articulation de la charnière, ensuite une vis acier de Ø 12 qui me servira de gond. une chute de tube en 20/27 me servira à faire des manchons qui recevrons les bras de forces pour le pliage, je les scierais sur la longueur pour gagné en écartement pour que le 15/21 rentre dedans.

Avant toutes choses, je ne suis pas un professionnel loin sans faux les plans et ma méthode n'engage que moi, vous pouvez vous en inspirer l'améliorer, etc.
Mais ça n'engage que vous


Les plans de la plieuse:

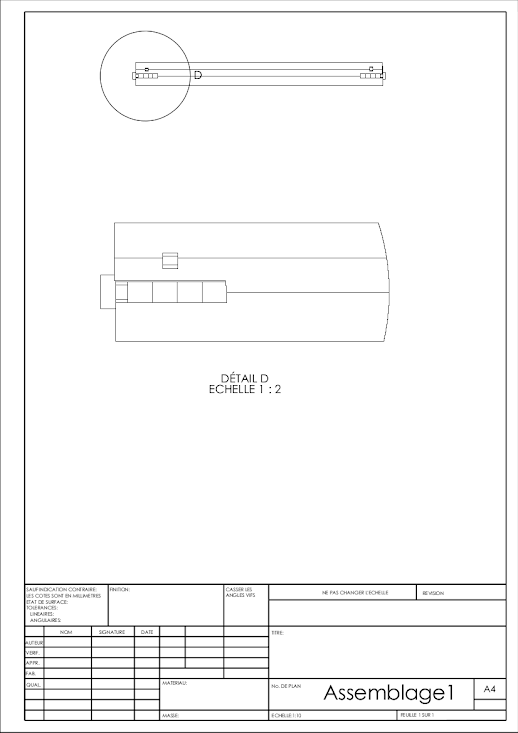

une petite idée du final


Plieuse
plan final

il faut faire des encoches dans les cornières pour que les gonds puissent s'incruster...


plieuse
corps plieuse

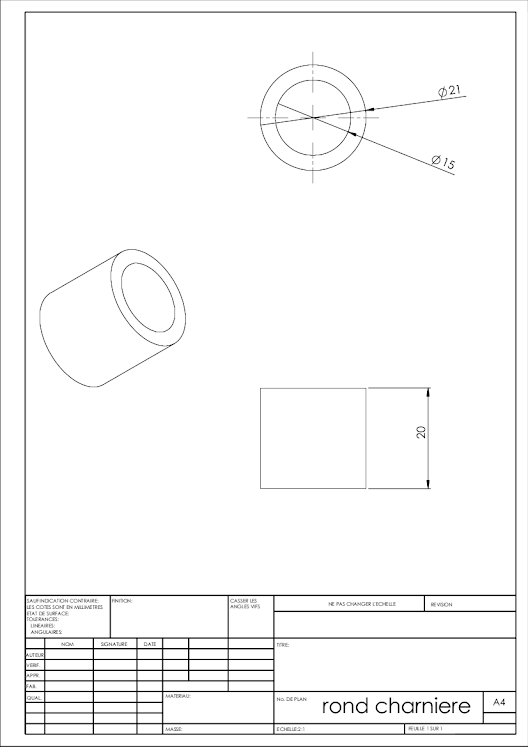

la partie femelle des gonds en 15/21 il en faut 8 en tout et il faudra que je les soudes un sur deux sur la charnière...


plieuse de tôle
gonds femelle
le boulon qui va me servir de gond...

plieuse
boulon
une cornière pour servir de presse de maintient de la tôle, j'ai prévus les encoches pour éviter les charnières et deux trous pour permettre de faire passer les tiges filetées
qui serviront à serrer la presse ...

plieuse
cornière presse


et le petit ressort qui permet de remonter la presse sans effort...

plieuse
ressort plieuse

la tige filetée qui recevra le ressort et le fer plat pour former la poignée...


plieuse
tige fileté

l'écrou qui permettra de serrer


plieuse
écrou

le fer plat (chute qui me reste des brides) pour faire la poignée


plieuse
poignée

le manchon en 20/27 qui recevra les bras...

plieuse
manchon

le bras de levier...


plieuse
bras de levier



voici mes pièces

plieuse
les fournitures en brut

les pièces débitées:

  • 8 gonds femelle en 15/21
  • 2 manchons en 20/27 coupés en longueur pour permettre au 15/21 de s'emboîter
  • 2 vis acier brut
  • 2 bras de levier en 15/21
  • 3 cornières de 40x40x5

plieuse
les pièces débitées

plieuse
les pièces emboîtées
